查特液氦杜瓦瓶 液氦深冷杜瓦罐HE100
查特CHART的液氦杜瓦瓶系列罐體是用于運輸和儲存低溫液氦，適配使用低溫液氦罐體的儀器設備類產品，該系列罐體具有罐體自重輕、供液易操作、操作可靠度強，和極強的絕熱性能等特點。專業的徑管設計用于運輸過程的使用。正方形底座加滑輪的超級穩定設計用于提供最大支撐和最經濟的穩定性。
液氦杜瓦是液氦存儲、運輸和分配的關鍵設備，也是液氦溫區低溫系統的重要組成部分。本產品是液氦存儲、運輸?shù)牡蜏嘏涮自O備，成功達到設計溫度4.5K(-268.5℃)并且制冷量超過240W，液氦杜瓦作為低溫系統不可或缺的配套產品，在設計上最大程度減少了儲存、運輸和分配時液氦的損失。采用高效真空絕熱包覆技術、蒸汽冷卻多冷屏技術及低溫冷凝吸附高真空獲得技術，有效減少液氦蒸發率。
查特液氦杜瓦瓶 液氦深冷杜瓦罐HE100
常規使用的查特深冷液氦杜瓦瓶容量范圍從100升到500升的規格。深冷液氦杜瓦瓶可選配絕對壓力安全閥，還可以用于航空運輸。為適用于核磁共振（MRI）供液設計，查特將所有型號設計為100%無磁設計。
產品優點:
超級深冷液氦杜瓦罐的控制閥組及接頭安裝在頂部，非常便于操作，并可連接各種標準尺寸的軟管。
◆ 質量輕，經久耐用
◆ 最佳的絕熱性能
◆ 配置較大的球閥，可連接最大為3/4〃（19mm）輸液管
結構特點
1、液氦杜瓦采用奧氏體不銹鋼材質制造，杜瓦頸部尺寸更大，不僅允許插入標準液氦管線，同時消除熱振蕩，而且還便于超導電極的測試以及方便需要將試件插入或浸沒液氦的實驗；
2、無需液氮夾層/氦氣循環管路；
3、經久耐用，適合卡車運輸和每日頻繁使用；
4、廣泛用于液氦分裝、科學研究及工廠氦氣液化等用途。
5、一體式腳輪和底座式設計，便于移動和叉車啟動。

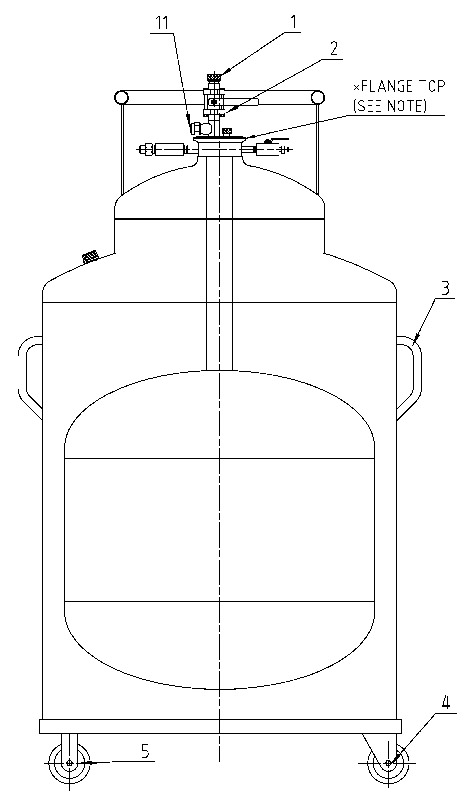

標準配置 Features
-
1快速取液口
-
2取液閥
-
3拉手柄
-
4萬向輪（非磁性）
-
5定向輪（非磁性）
-
6放空閥連接
-
7 V型抱箍
-
8輔助安全截止閥
-
9輔助安全閥（1psig）
-
10壓力表
-
11第二安全閥（12psig）
-
12主安全閥（10psig）
-
13主放空閥
技術規格 / Technical Specifications
|
規格參數 |
|
型號 |
規格 |
HE100液氦杜瓦瓶 |
HE250液氦杜瓦瓶 |
HE500液氦杜瓦瓶 |
|
容積 Capacity |
|
|
|
|
|
液體（幾何容積）Liquid Gross |
升 |
110 |
275 |
550 |
|
液體（有效容積）Liquid Net |
升 |
100 |
250 |
500 |
|
性能 Performance |
|
|
|
|
|
靜態蒸發率 NER** |
%每天（%per day) |
1.25% |
|
|
|
最大工作壓力 MAWP |
psig |
12 |
12 |
12 |
|
尺寸及壓力設置 Dimensions&Pressure Ratings |
|
|
|
|
|
直徑 Diameter |
毫米 |
606 |
856 |
1108 |
|
高度 Height |
毫米 |
1546 |
1675 |
1793 |
|
法蘭至內膽底部長度 Dip Tube Length |
毫米 |
1132 |
1305 |
1421 |
|
皮重 Tare Weight |
公斤 |
114 |
181 |
278 |
|
主安全閥壓力設定 Main Relief Valve Setting |
psig |
10 |
10 |
10 |
|
第二安全閥壓力設定 Secondary Relief Valve |
psig |
12 |
12 |
12 |

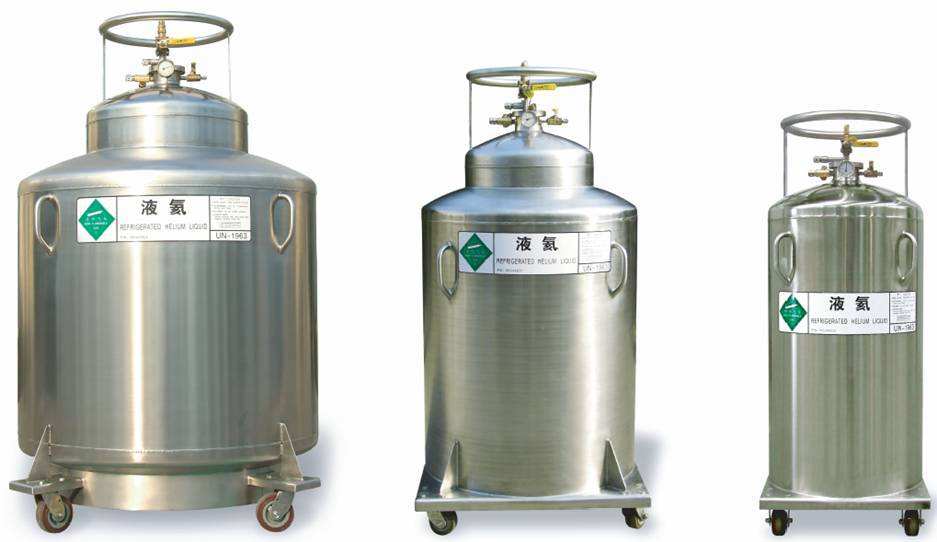

液氦杜瓦罐產品圖
